º   PlasmaFix51

Le PlasmaFix 51 (Plasma Sécheron Technologie) est une source de courant de soudage programmable à transistors, spécifique des procédés de soudage Micro Plasma (soudage Plasma faible intensité) et TIG en fonctionnement manuel, automatique ou robotique.

Le courant de soudage délivré par ce générateur est parfaitement régulé et est insensible aux variations de la tension d'alimentation du réseau dans une tolérance de ±10% de sa valeur nominale, (400 44O volts) ainsi qu'aux variations dues à une élévation de la température des bobinages ou des parties d'électronique de puissance.
Les caractéristiques tant externes que dynamiques sont appropriées aux procédés Micro Plasma et TIG .

La source principale débite un courant allant de 0,08 à 50 Ampères régulé avec un facteur de marche de 100% en fonctionnement Micro Plasma et 0,8 à 30 Ampères régulé avec un facteur de marche de 100% en fonctionnement TIG (50 Ampères à 60 %).
Une source auxiliaire destinée à l'arc pilote en Micro Plasma débite un courant de 2 ou 5 Ampères à ± 10% avec un facteur de marche de 100%.
La bande passante du générateur est de 6,5 Kilo Hertz en signaux rectangulaires et jusque 10 Kilo Hertz en signaux triangulaires avec distorsion.
L'intensité de soudage est réglable en deux gammes de 80 mA à 5 A par pas de 20 mA et de 0,8 A à 50 A par pas de 0,2 A.

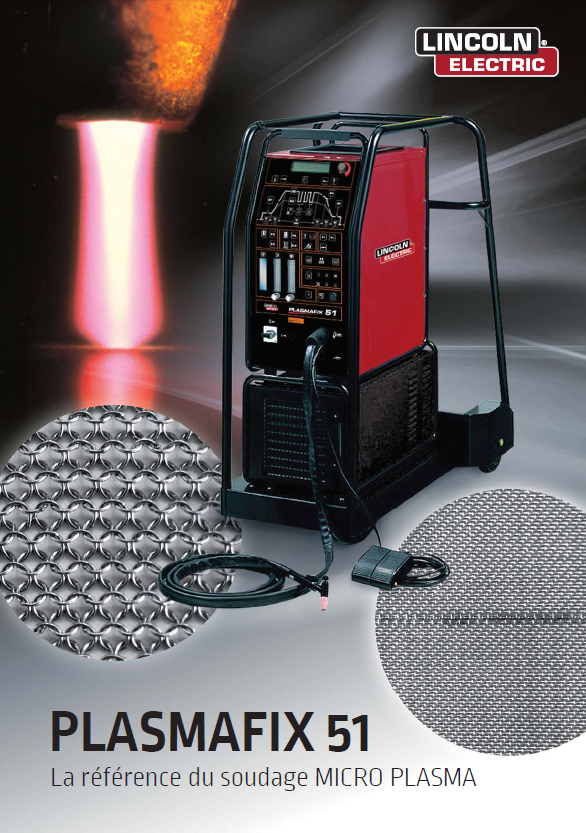

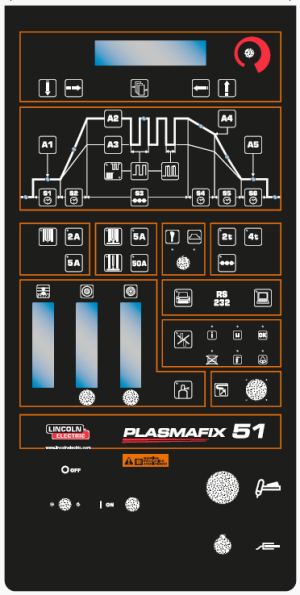

Un Micro contrôleur 16 bits gère entièrement le PlasmaFix 51; l'interface homme-machine s'effectue par la face avant qui dispose de touches et d'un afficheur convivial, multilingue.
Une interface série permet le raccordement d'une imprimante ou d'un ordinateur type PC en environnement Windows.
Le générateur PlasmaFix 51 existe en une seule version multi tension : 400 440 , pour une fréquence réseau de 50 ou 60 Hertz.

Le générateur possède également un circuit eau pour refroidir les éléments de l'électronique de puissance et la torche de soudage, deux circuits Gaz (gaz principal et gaz annulaire),un circuit HF pour permettre l'amorçage de l'arc pilote et un circuit gaz envers en option.

Attention : En 2023, le PlasmaFix 51 n'est plus proposé à la vente en Europe, suite à la norme CE qui a évolué au niveau de la consommation primaire au repos. La fabrication reste active notement pour les marchés Chinois et Japonnais et aussi pour le suivi des pièces détachées.

Présentation PlasmaFix 51

Manuel PlasmaFix 51

º   Maintenance du PlasmaFix 51

Ci dessous les liens pour télécharger le dossier de maintenance, les schémas, les nomenclatures, notice de réglage....

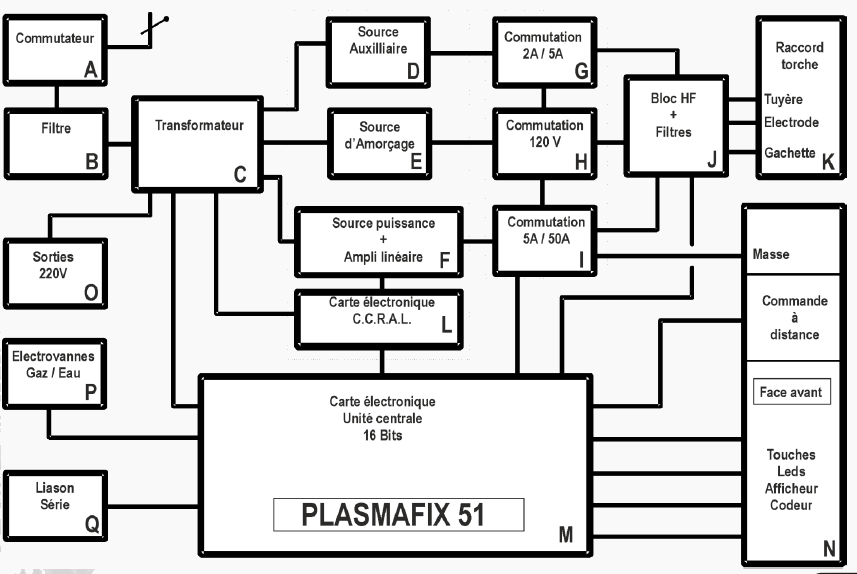

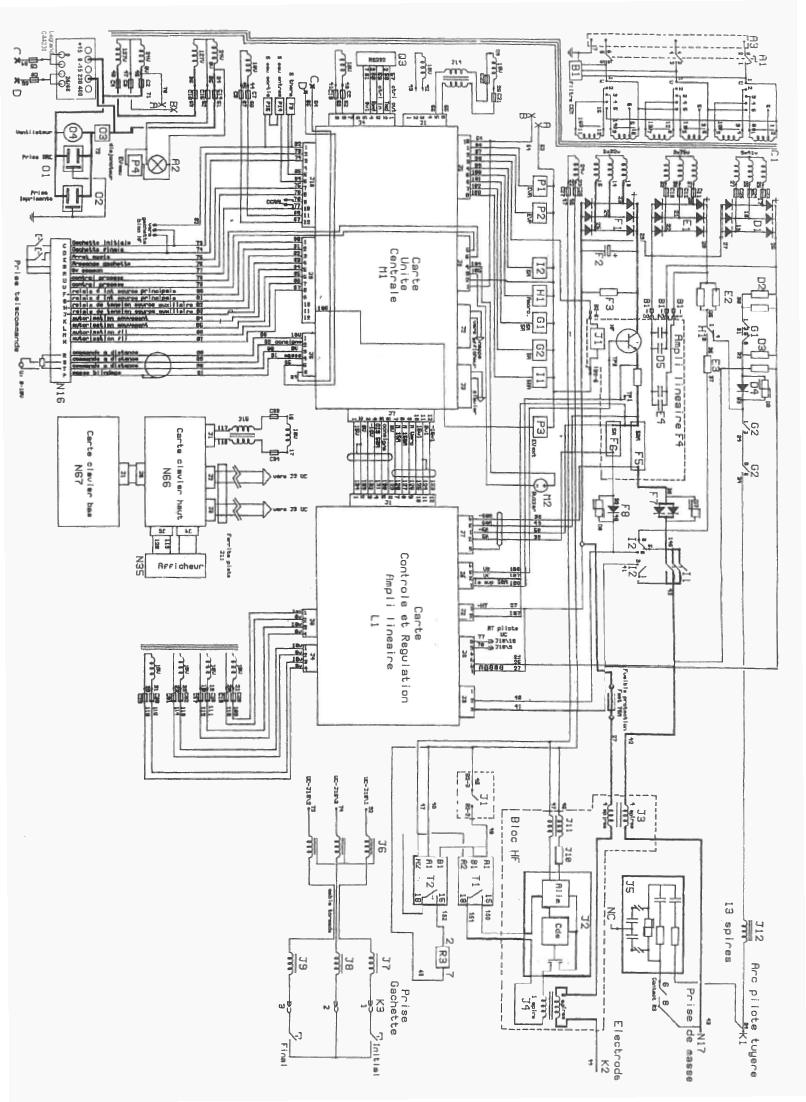

PlasmaFix 51 - Schéma général

PlasmaFix 51 - Dossier de Maintenance

PlasmaFix 51 - Schémas

PlasmaFix 51 - Nomenclatures

PlasmaFix 51 - Procédure de test

PlasmaFix 51 - Versions

PlasmaFix 51 - Historique

º   Autres documents

Ci dessous les liens pour télécharger d'autres manuels d'utilisation concernant les torches Micro Plasma SP20 et SP45 et le groupe de refroidissement Refriget GR 51.

Manuel Refriget GR51

Manuel Torches MicroPlasma SP20 & SP45
